La máquina Aristocrat Viridian ha sido un compendio de sus antecesoras MK2 / MK3 / MK4 / MK7 y otras , lo llamativo de sus luces laterales fue de gran impacto en su momento, lo cual fue emulado por otros fabricantes.
Uno de las adiciones a este Modelo fue la utilización de un computador de varios núcleos y la mejora de su fuente , pero que aún continua siendo un dolor de cabeza, en este enlace les enseñamos como analizar una fuente de MK/
Hoy les proporcionamos un manual completo , que esperamos les sea útil,
Me encanto
Me gustó
No me gustó
Estos son los viejos botones de Estilo WMS. Si todavía tiene estos o tiene extras, guárdelos. Puede usarlos para los juegos WMS más nuevos. Así es como se hace si no está familiarizado con desmontarlos. Comience por enderezar estos pines. En una nota lateral, a veces pude hacer que funcionaran simplemente desglosándolos y limpiándolos con un cepillo pequeño. Un cepillo de dientes barato de la tienda.
Luego, en la parte posterior del OLED, hay un respaldo de plástico que puede quitarse para que pueda caber fácilmente en el marco de plástico de estilo más nuevo. Ver Fig.11
Disipadores clases . Lo primero que debemos saber es que los Led de potencia generan mucho calor debido a los chips instalados y este calor puede afectar al buen funcionamiento de los Leds y su gestión es vital para el funcionamiento y rendimiento lumínico y la vida del Led.
Su función es crear un área de superficie más grande en un dispositivo productor de calor, semiconductores o Leds, al hacerlo permiten una transferencia más eficiente del calor hacia afuera y hacia sus alrededores.
Los fabricantes de transistores o semiconductores de potencia indican la impedancia térmica de la conexión al ambiente, que se muestra con el símbolo Rθ JâA y se mide en unidades de °C/W.
La unidad muestra cuánto se espera que la temperatura de la conexión aumente por encima de la temperatura ambiente alrededor del encapsulado por cada unidad de potencia (vatio) disipada dentro del dispositivo.
La conexión de un disipador térmico a la aplicación reducirá significativamente la impedancia térmica de la conexión al ambiente. En la siguiente etapa, decida qué tan baja debe ser la vía de impedancia térmica para ofrecer una operación segura y confiable.
Según el diagrama:
Como funciona un disipador y porque
Todo comienza en la forma en que un componente electrónico genera calor, el cual recibe el nombre de Efecto Joule. Se trata de un fenómeno que se produce al estar los electrones en movimiento en un conductor. En consecuencia, se producirá un aumento de temperatura debido a la energía cinética y a los choques entre ellos. Mientras más intensidad de energía, mayor flujo de electrones habrá en el conductor, y, en consecuencia, mayor calor se desprenderá.
Esto es extensible a los chips de silicio, en cuyo interior se condensa una gran cantidad de electrones en forma impulsos eléctricos.
Este fenómeno lo podemos ver perfectamente en esta captura térmica. Cuando un PC está consumiendo gran cantidad de energía, incluso los conductores aumentan de temperatura.
Dicho esto, el disipador no es más que un bloque metálico compuesto de cientos de aletas que está en contacto directo con el chip a través de una pasta térmica. De esta forma el calor generado por el chip pasa al disipador y de éste al ambiente. Por lo general, encima de los disipadores se coloca uno o dos ventiladores para ayudar a eliminar el calor del metal. En esencia, intervienen dos mecanismos de intercambio de calor:
Por esta razón es importante que los disipadores esten mas que sobrados y que la temperatura de la unión del led y el radiador no supere los 50º, esta es una foto térmica donde se aprecia mejor el “porque” del tamaño del disipador y su beneficio
Tipos de disipadores:
Existen varios tipos pero para el tema que estamos tratando vamos a ver en las imágenes estas referencias aletas , pin block púas , plancha o planos y como un led se puede “pegar a una superficie”
De seguro esta muy familiarizado(a) con esta imagen , la vemos en la mayoría de circuitos de consumo no tan alto.
fig1. Disipador tarjeta Multigame
Aunque nos parezca que un bloque está muy bien pulido, microscópicamente el contacto no es perfecto al ser sólidos, por lo que se necesita un elemento que los una físicamente para que la conducción de calor tenga efecto.
Hay tres tipos de pasta térmica, las de tipo cerámico, por lo general blancas, las de tipo metálico, casi siempre grises o plateada o las de metal líquido que parecen, pues eso, metal líquido. Las de tipo metálico son las más comunes, con una relación rendimiento/precio muy buena y llegando a conductividades de hasta 13 W/mK. Las de metal líquido normalmente se usan para Delidding, y tienen conductividades de hasta 80 W/mK.
En el mercado podrás conseguir una interesante variedad de esta sustancia, debido a los elementos que sirvan de componentes para la pasta térmica. Entre ellos, están:
Espero haya sido de total agrado este articulo sobre como funciona un disipador , tipos de disipadores , como calcular el valor de un disipador, que es la pasta Térmica .
Colaboración
SUPERTECKNIC@ Fernán Duque
Nuestro tema de hoy se enfoca en la señal de los botones Hold/CANCEL 1 al Hold/CANCEL 5 y Bet one, Cash out, Max bet y Dreal daw.
En entregas anteriores en la página de SUPERTECKNIC@S vimos qué es un diodo [ Clic en la imagen]
Tipos de diodos [ Clic en la imagen]
y qué es un Optoacoplador [ clic en la imagen]
Componentes claves muy importantes para el tema que nos interesa; además hablaremos del paquete de resistencias (resistor pack) el cual detallaremos un poco más adelante.
En la placa principal de la maquina póker nos encontramos con los componentes CR1 al CR18 diodos de suicheo rápido (fig 1), RP3 y RP4(paquete de resistencias) además los componentes U1 y U2 (optoacopladores), (fig 2y 3)
El paquete de resistencias o resistor pack (fig 4) es como su nombre lo indica un grupo de varias resistencias encapsuladas en un solo componente, estas varían sus medidas según la necesidad del circuito y en este caso para nosotros estaremos trabajando un encapsulado de 4 resistencias de 510 ohm.
AQUÍ PODRÁS VER Póker IGT manual técnico, historia del Video Póker
Luego de esta explicación, cuando tenemos fallas en los botones de la maquina póker es común que intentemos solucionar el problema reemplazando el botón, el microsuiche o por último el cableado sin que se logre su reparación y el problema persiste.
Como diagnosticar cual es el componente dañado.
Tomaremos como ejemplo la falla en el botón de retener Nº 3 o Hold/Cancel 3
Como podemos observar en el plano de la figura Nº 6 la señal del botón Hold/Cancel Nº 3 pasa por el conector JP3 de la main board e ingresa a la placa principal a CR1 y CR3 pasando por RP3, RP4, U1B y U2A, por eso las pruebas de medición las hacemos en ese orden comenzando por los diodos de suicheo rápido CR1 y CR3, para este caso usamos el multímetro en la escala de diodos y nos debe de dar una medida aproximada a 0.583 V (figura 7).
Medición de los diodos de suicheo rápido.
Con el multímetro en la escala de ohmios, el siguiente paso luego de comprobar que los diodos de suicheo rápido será probar el resistor pack 3 y el resistor pack 4 que nos debe mostrar una medida aproximada entre 508 y 0511 ohm, esta medida se hace de 2 en 2 comenzando de izquierda a derecha figura Nº 8
Si no tiene a la mano el paquete de resistencias…
puede remplazarlo por resistencias individuales de 510 ohm ,1/4 de vatio, que como pueden ver en la imagen el circuito se quemó y debí puentearlo utilizando cable ww.
El último paso será comprobar los optoacopladores U1B y U2A (Figura 9)
Debemos identificar es el Optoacoplador que vamos a revisar en el U1 (que en este caso es el B) e identificar en cuál de las 4 patillas está el diodo, probando con el multímetro las 2 de la derecha o las dos de la izquierda, y debemos encontrar un valor aproximado a 1.049V (figura 10).
Estos mismos pasos los debemos de repetir para la medición de U2, y así encontrar cual es el que está ocasionando la falla.
Te recomendamos buscar en internet la hoja de datos o datasheet (en inglés) para que tengas mejor información del encapsulado, sus componentes y como están numeradas sus patillas.
Espera nuestra próxima entrega de la biblia del póker IGT

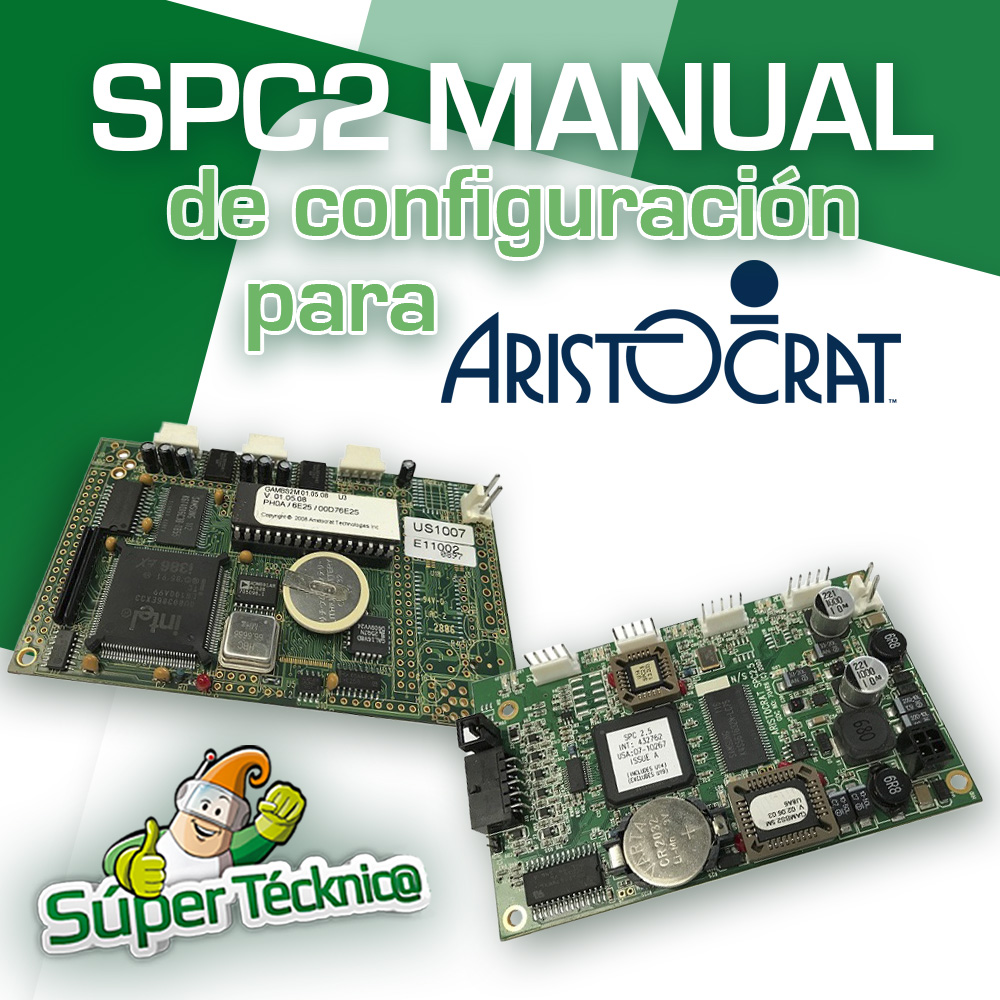

SPC2 tarjeta de comunicacíón, es un interfaz que habilita en las tarjetas comunmente Aristocrat la comunicación entre la máquina y el sistema de gestión.
Originalmente fue desarrollada para Bally pero su función se extendió a otras marcas dado que estas( las máquinas de casino) no contaban con ningún tipo de protocolo que concordara con los sistemas que se habían desarrollado hasta el momento; en la actualidad son utilizadas para conectar maquinas de casino Aristocrat en varias de sus referencias, así como Igt y otras más.
Existen en el mercado dos referencias: SPC2 2.0 y SPC2 2.5.
Las tarjetas SPC 2.0 y 2.5 tienen la misma función. La ventaja de la SPC 2.0 es que trae una memoria eprom la cual se puede actualizar o reprogramar, además los chips max 232 en caso de reparación son de mas fácil consecución en el mercado. La SPC 2.5 tiene la eprom integrada a la tarjeta, y no se puede actualizar de manera convencional.
Para inciar la programación y posterior configuración, empazaremos por explicar en esta imagen el como funciona el Menú y sub-menus subsiguientes de las maquinas Aristocrat MAV500 MKV .
Esquemático de Navegación del Menú de la Máquina
Para acceder a este menú se debe tener la puerta abierta y luego girar la llave de contadores
Primer paso
La configuración inicial se encuentra en el menú Machine Information. Lo más importante a tener en cuenta, es el set chip necesario porque varía según el juego. Los contadores se encuentran en el menú accounting information.
En la sección de contadores se debe tomar foto del submenú
Segundo paso
INSTALACION DEL SETCHIP
1. Se debe desmontar cuidadosamente la Mainboard para acceder a las memorias EPROM.
2. Luego se deben retirar las memorias U7 y U11, y se reemplazan por las respectivas memorias de borrado o setchip.
3. Ahora re-instale la mainboard e inicie la máquina para comenzar el proceso de borrado
Al iniciar la máquina aparecerála siguiente pantalla y allí se debe dar inicio al borrado.
Para borrar la máquina presione los botones service y cash out simultáneamente.
Una vez finalizado el proceso de borrado, aparece la pantalla de configuración del set-chip respectivo.
Tenga en cuenta que es necesario seleccionar el Set-chip correspondiente a la versión que se está utilizando. En este caso 4.04.9.
Luego de haber seleccionado el Setchip, se navega por el menú hasta la última opción del menú clear all memory, ejecute el proceso para borrar la maquina totalmente y continuar con la programación.
Aquí es donde es importante el haber tomado fotografías de la configuración inicial, lo que permitirá dejarla tal como estaba antes del proceso y ahorrará tiempo.
Ahora se debe configurar el SAS para que la maquina quede en línea; Para ello, ingrese a GAME MACHINE OPTIONS y configure Tal como se muestra en la imagen:
A continuación vaya a la opción de BILL AND PRINTER OPTIONS y configure como esta en la imagen.
Por ultimo en la opción de SPS CONFIGURATION SCREEN configure tal como indica la imagen, si la SPC2 esta conectada correctamente deberan aparecer los códigos de la máquina:
Si la máquina no comunica se deberan repetir todos los pasos , pero es importante que antes de iniciar la instalación, pruebe la/las tarjetas que van a ser instaladas para saber que estan en perfecto estado de funcionamiento .
Esta plataforma ha sido Icónica de Novomatic y vio sus inicios en el año 1997 cuando se desarrolló la plataforma de hardware Coolfire™ (Coldfire Risc Processor) para casinos como paso final hacia juegos de alta tecnología, sirviendo de base para los juegos interactivos en vivo.
Recibe su nombre por el procesador que utiliza , originalmente el nombre es Coldfire y se ha implementado en más de 500 millones de dispositivos en todo el mundo, ColdFire es una arquitectura de procesador de 32 bits ampliamente utilizada. Y las implementaciones modernas de la arquitectura ColdFire, probadas en dispositivos de NXP y disponibles como IP sintetizable, brindan un rendimiento y confiabilidad que compiten con cualquier IP de procesador de 32 bits con características similares.
Todos los núcleos de ColdFire cuentan con una arquitectura RISC de longitud variable para código compacto y son compatibles con una amplia colección de sistemas de desarrollo, herramientas, bibliotecas y sistemas operativos de Freescale y varios proveedores comerciales y de código abierto de terceros.
Más adelante las máquinas Gaminator introdujeron una tercera pantalla en posición centrada para la presentación de temas de juego. Amplias pantallas de 24” para exhibir emocionantes gráficos y mejoraron el sonido con subwoofer y un sistema activo de parlante satélite
